Bobinas de Helmholtz de 1300 mm

- English version (click here)

Ferronato® - BH1300-3-A

---  Conjunto de tres pares de bobinas de Helmholtz para laboratorio y aplicaciones generales.

---  Adecuado para muchas mediciones magnéticas y experimentos, en CC y CA.

  • Igual razón de generación de campo para los tres pares, con un valor redondo fácil de manejar: 200 µT/A (ó 400 µT/A, ó 2 x 100 µT/A, según conexión).

  • Bobinado doble (bifilar) que permite varias configuraciones de conexión.

  • Hechas con precisión, con error menor que ±1 % en el campo generado.

  • Gracias a su sencillo soporte y a sus uniones por tornillos, se puede modificar la configuración de las bobinas con relativa facilidad.

  • Bobinas sobre formas en aleación de aluminio.

  • Cada forma de aluminio proporciona una espira extra aprovechable, con conexión en la bornera. Un ejemplo de aplicación es la generación de un pequeño campo variable para modular el principal. También se puede configurar para generar pequeños gradientes.  - Clic aquí para mas detalles -

  • Las formas de aluminio actúan también como pantallas electrostáticas.

  • Las bobinas pueden sufrir calentamientos de hasta al menos 100 ºC sin deterioros.

  • Construcción robusta pero con un peso razonable.

  • Totalmente construida con materiales no ferromagnéticos.

  • Excelente relación calidad/precio.

  • Hay disponibles versiones de uno y dos ejes, con similares características:

    • BH1300-1A-A, en un eje, horizontal. Solo tiene el par X.

    • BH1300-1B-A, en un eje, vertical. Solo tiene el par Z.

    • BH1300-2A-A, en dos ejes, horizontal/horizontal. Tiene los pares X e Y.

    • BH1300-2B-A, en dos ejes, horizontal/vertical. Tiene los pares X y Z.

    Hay disponible una página en formato "PDF" con imágenes de estas versiones: - Clic aquí para su descarga -



ESPECIFICACIONES DEL CONJUNTO

Relación campo/corriente: 200 µT/A (2,00 Gauss/A). Para cada par, X, Y o Z. Error máximo: ±1%.

(opcionalmente 400 µT/A, o 2 x 100 µT/A, modificando conexiones en la bornera)
Campo máximo: 800 µT (8,00 Gauss) de manera permanente /  Alrededor de 2,0 mT (20 Gauss) por 2 minutos. Para cada par.
Corriente máxima: 4,0 A de manera continua / 10 A durante 2 minutos (Temp./inicio: 20 ºC). Para cada par.
Tensión de aislamiento: 250 V CC, mínimo, entre bobinados y sus formas y entre pares. Probado a 500 V CC.
Homogeneidad del campo magnético:

Diferencias menores a ±1 %, respecto al centro, en un volumen esférico de 280 mm de diámetro, centrado en la bobina. Diferencias menores a ±5 % en un volumen esférico de 540 mm de diámetro. Volúmenes al 1% y 5% mayores en algunas direcciones.
Conexión: Dos borneras, una para las bobinas y otra para las formas, con tornillos BA4  (Ø 3,6 mm).
Temp. máxima de trabajo: 80 ºC para el conjunto / 100 ºC para las bobinas, medido en la superficie de las formas.
Sección transversal de las bobinas: Bobinado: 27 x 13 mm, máximo. Total (forma): 30 x 15 mm
Materiales:

Bobinado de hilo de cobre esmaltado, relleno de resina epoxi con una capa intermedia de fibra de vidrio. Formas de las bobinas en aleación de aluminio, con recubrimiento interior aislante en epoxi, con placas de bornas en resina/fibra de vidrio (FR4) con tapas en PVC. Soporte en PVC (tubo de PVC rígido en los pilares, PVC espumado en placas superior e inferior), con abrazaderas en Acetal ("Delrin"). Tornillos de latón y de nailon.

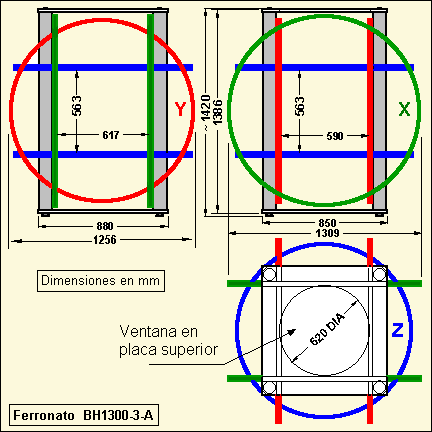

Dimensiones máximas: Alto 1.420 mm x  Ancho 1.256 mm x Fondo 1.309 mm.
Peso: 77 kg, para el conjunto BH1300-3-A. Ver abajo tabla de pesos para todas las versiones.
Accesorios: Se entrega con Manual de Instrucciones en Español e Inglés. Se incluye un Manual de Montaje cuando se suministra desmontado.
Garantía: Dos años.

Especificaciones por par de bobinas

  Par X (mayor) Par Y (medio) Par Z (menor)
Diámetro efectivo: 1.295 ±1 mm 1.241 ±1 mm 1.187 ±1 mm
Número de vueltas (configuración estándar):     (1) 144 138 132
Resistencia en CC, a 20 ºC:                                 (2) 12,6 Ω  ±3% 11,6 Ω ±3% 10,6 Ω ±3%
Auto resonancia:                                                (3) 2,7 kHz ±5% 2,8 kHz ±5% 2,8 kHz ±5%
Auto inductancia: 160 mH  ±5% 141 mH  ±5% 122 mH  ±5%

Campo generado por las formas de aluminio utilizadas como bobinas (Xs, Ys, Zs):                  (4) 1,39 µT/A  ±1% 1,45 µT/A  ±1% 1,51 µT/A  ±1%

(1) - Modificando conexiones en la bornera se puede duplicar el número de vueltas de cada par.

(2) - Resistencias medidas en la bornera.

(3) - Auto resonancia medida con -Xs conectado a -X.

(4) - Llamamos a esta idea constructiva "Formas de Bobinas en Circuito"  - Clic aquí para mas detalles -

PRINCIPALES DIFERENCIAS ENTRE VERSIONES

Versión: BH1300-3-A BH1300-2A-A BH1300-2B-A BH1300-1A-A BH1300-1B-A
Pares/bobinas incluidos: X, Y, Z X, Y X, Z X Z
Peso, en kg: 77 60 58 41 39
Ancho mínimo de paso, en cm: 130 130 122 90 122

- Estas especificaciones están sujetas a cambios sin aviso previo -



- Nota sobre el transporte interno de las bobinas: Cuando los conjuntos se suministran montados, los lugares de paso en el edificio de destino deben tener los anchos mínimos mostrados en la tabla de arriba. Cuando un conjunto no puede ser introducido hasta su sitio definitivo, porque alguna puerta o corredor es demasiado estrecho, se puede suministrar desmontado, en cuyo caso se adjuntarán instrucciones detalladas, en Inglés y en Castellano, para su montaje.

- Hay una página en formato PDF con vistas de las cinco posibles versiones de los conjuntos BH1300, en 1, 2 ó 3 ejes.

- Clic aquí para descargarla -

- Esta página en formato PDF (para una mejor impresión y distribución): - Clic aquí para descargarla -

- página del modelo BH600-3-A - clic aquí -

- página del modelo BH300-3-A - clic aquí -

- Para obtener esta página en formato PDF, haga clic aquí -
