Bobinas de Helmholtz de 300 mm, Ferronato BH300-3-A.

--- Conjunto de tres pares de bobinas de Helmholtz de sobremesa, para laboratorio y

Misma razón de generación de campo para cada uno de los tres pares, con un valor fácil de manejar : 500 µT/A.
Hechas con precisión, con error menor que ±1 % en el campo generado.
Se puede modificar la configuración de las bobinas con relativa facilidad gracias a su sencillo soporte y a sus uniones por tornillos.
Bobinas sobre formas en aleación de aluminio no magnética.
Cada forma de aluminio proporciona una espira extra aprovechable, con conexión en la bornera. Un ejemplo de aplicación es la generación de un pequeño campo (de CC o CA) para modular el principal. También se pueden conectar para generar pequeños gradientes. - Clic aquí para mas detalles -
Las formas de aluminio actúan también como pantallas electrostáticas.
Las bobinas pueden sufrir calentamientos por corrientes hasta al menos 100 ºC sin deterioros.
Construcción robusta pero sin excesivo peso.
Totalmente construida con materiales no ferromagnéticos.
Excelente relación calidad/precio.
Hay disponibles versiones en uno y dos ejes, con similares características:
- BH300-1A-A, conjunto de un eje, solo con el par X.
- BH300-1B-A, conjunto de un eje, solo con el par Z.
- BH300-2A-A, conjunto de dos ejes, con pares X e Y.
- BH300-2B-A, conjunto de dos ejes, con pares X y Z.

Relación campo/corriente	500 µT/A (5,0 Gauss/A). Para cada par, X, Y o Z. Error máximo: ±1%. En CC y CA.
Campo máximo	2,0 mT (20 Gauss) de manera continuada / 3 mT (30 Gauss) por 2 minutos. Para cada par.
Corriente máxima	4,0 A de manera continuada / 6 A durante 2 minutos (temp./inicio: 20 ºC). Para cada par.
Tensión de aislamiento	250 V CC mínima, entre bobinados y sus formas y entre pares. Probado a 500 V CC.
Homogeneidad del campo magnético	Diferencias menores a ±1 %, respecto al centro, en un volumen esférico de 70 mm de diámetro, centrado en la bobina. Diferencias menores a ±5 % en un volumen esférico de 100 mm de diámetro. Volúmenes al 1% y 5% mayores en algunas direcciones.
Error de ortogonalidad	< 0,2º, o < 0,1º opcionalmente.
Conexión	Bloque en línea de 12 posiciones con barreras, con tornillos M4 (Ø 4 mm) de latón.
Temp. máxima de trabajo	80 ºC para el conjunto / 100 ºC para los bobinados, medido en su superficie.
Sección transversal de las bobinas	Bobinado: 8,5 x 10 mm, máximo. Total (forma): 10 x 13 mm.
Materiales	Bobinado de hilo de cobre esmatado, rellenado con resina epoxi. Formas de bobinas en aleación de aluminio, con capa interior aislante de epoxi y con borneras en resina/fibra de vidrio (FR4) con tapas en PVC. Pilares y abrazaderas de soporte en Acetal ("Delrin"). Tableros superior e inferior en PVC espumado. Tornillos de latón y de nailon.

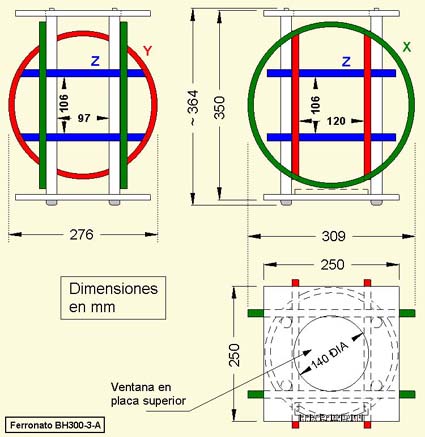

Dimensiones máximas	Alto 364 mm x Ancho 309 mm x Fondo 276 mm.
Peso	4,5 kg, para el conjunto BH300-3-A en tres ejes (menor para BH300-1A/B y BH300-2A/B).
Accesorios	Se entrega con Instrucciones de Uso, en Español e Inglés.
Garantía	Dos años.

	Par X (mayor)	Par Y (medio)	Par Z (menor)
Diámetro efectivo:	300 ±1 mm	266 ±1 mm	237 ±1 mm
Número de vueltas, por bobina:	83	74	66
Resistencia en CC, a 20 ºC: (¹)	4,21 Ω ±3%	3,35 Ω ±3%	2,65 Ω ±3%
Autoinductancia:	10,4 mH ±5%	7,1 mH ±5%	4,9 mH ±5%
Frecuencia de auto resonancia: (Con un extremo de las formas conectado a uno de las bobinas)	~ 25 kHz	~ 34 kHz	~ 42 kHz

Campo generado por las formas de aluminio utilizadas como bobinas (Xs, Ys, Zs): (²)	6,0 µT/A ±1%	7,1 µT/A ±1%	7,7 µT/A ±1%

- El conjunto se suministra montado y listo para su uso, en una caja de cartón.

Bobinas de Helmholtz de 300 mm	- English version (click here)
Ferronato^® - BH300-3-A

Versión:	BH300-3-A	BH300-2A-A	BH300-2B-A	BH300-1A-A	BH300-1B-A
Pares de bobinas incluidos:	X, Y, Z	X, Y	X, Z	X	Z
