Bobina de calibración

- English version (click here)

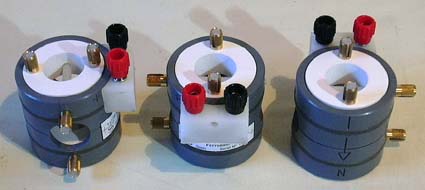

Ferronato® - BH-1

. . . Bobina de Helmholtz en miniatura, especialmente diseñada para probar y calibrar una gran variedad de sondas magnéticas de bajo campo, desde unos pocos milímetros hasta 25,4 mm (1 pulgada) de diámetro, tanto longitudinales como transversales.

. . . Ideal para comprobar el buen funcionamiento de sistemas de registro en el campo y en el laboratorio.

  • Bobinado de precisión, con error menor que ±1 % en el campo generado.

  • Fácil relación campo/corriente: 1 µT/1 mA (10 mGs/1 mA).

  • Protegida contra corriente excesiva por fusible auto armable.

  • Con soporte configurable para la mayoría de sondas, mediante un exclusivo dispositivo de dos anillos deslizantes y cuatro tornillos.

  • Quitando el soporte se pueden introducir objetos de hasta 51 mm de diámetro, utilizando solo los dos tornillos laterales para su sujeción.

  • Un orificio con rosca M6, en la caja de conectores, permite sujetarla fácilmente a un trípode o a cualquier otra estructura.

  • Construcción compacta y robusta, sin excesivo peso.

  • Fácil conexión por clavijas bananas o por cable con extremo desnudo.

  • Totalmente construida con materiales no ferromagnéticos.

  • Excelente relación calidad/precio.

ESPECIFICACIONES

Factor campo/corriente: 1 µT/1 mA (10 mGs/1 mA). Error máximo: ±1 %.
Campo máximo: 100 µT (1 Gauss) de manera permanente. Alrededor de 200 µT (2 Gauss) en pulsos cortos.
Corriente máxima: 100 mA de manera permanente. Alrededor de 200 mA en pulsos cortos.
Resistencia (CC): 8,5 Ohm ±0,2 Ohm (total, incluyendo el fusible).
Autoinductancia: 360 µH ±5 %.
Frecuencia de autoresonancia: 1,54 MHz ±0,05 MHz.
Homogeneidad del campo magnético: Diferencias menores a ±1 %, respecto al centro, en un volumen cilíndrico de 14 mm de diámetro por 14 mm de largo, centrado en la bobina. Diferencias menores a ±5 % en un volumen cilíndrico de 25 x 25 mm.
Protección de sobreintensidad: Contra corriente excesiva, hasta 12,5 V CC, máximo, aplicados en sus conectores. Mediante fusible que se auto restablece unos segundos después de quitar la tensión.
Conexión: Dos bananas hembra, de diámetro 4 mm, con orificio lateral y cabezal roscado para conexión con hilo. Separadas 25 mm.
Fijación de la sonda: Sujeta sondas de hasta 25,4 mm (1 pulgada) de diámetro, tanto en posición longitudinal como transversal respecto al cuerpo de la bobina, con su elemento sensor situado en la zona de campo homogéneo al 1%.
Materiales: Cuerpo de plástico PCV de alta resistencia. Anillos interiores de sujeción, de PCV espumado de baja densidad. Tornillos de sujeción de la sonda de nylon, M6 con cabeza de latón moleteada. Caja de conexiones mecanizada en nylon con tapa de PCV. Conectores de latón niquelado (no ferromagnético) y plástico.
Dimensiones del cuerpo: Diámetro exterior 62 mm. Diámetro interior 51 mm. Longitud 62 mm.
Dimensiones máximas: Longitud 79 mm. Ancho 75 mm, con los tornillos de sujeción de la sonda metidos.
Peso: 150 gramos.
Accesorios: Se entrega con Instrucciones de Uso, en Español e Inglés.
Garantía: Dos años.

Estas especificaciones están sujetas a cambios sin aviso previo.

 --- Algunas aplicaciones típicas (hacer clic aquí) ---
---- Precio de la BH-1: Euro 150,00 (gastos de transporte e IVA no incluidos) ----
