Bobinas de Helmholtz de 600 mm

- English version (click here)

Ferronato® - BH600-3-B

---  Conjunto de tres pares de bobinas de Helmholtz para laboratorio y aplicaciones generales.

---  Adecuado para muchas mediciones magnéticas y experimentos, en CC y CA.

  • Igual razón de generación de campo para los tres pares, con un valor redondo fácil de manejar: 300 µT/A.

  • Hechas con precisión, con un error resultante menor que ±1 % en el campo generado.

  • Gracias a su sencillo soporte y a sus uniones por tornillos se puede modificar la configuración de las bobinas con relativa facilidad.

  • Bobinas sobre formas en aleación de aluminio.

  • Cada forma de aluminio proporciona una espira extra aprovechable, con conexión en la bornera. Un ejemplo de aplicación es la generación de un pequeño campo variable para modular el principal. También se puede configurar para generar pequeños gradientes.  - Clic aquí para mas detalles -

  • Las formas de aluminio actúan también como pantallas electrostáticas.

  • Las bobinas pueden sufrir calentamientos de hasta al menos 100 ºC sin deterioros.

  • Construcción robusta pero con un peso razonable.

  • Totalmente construida con materiales no ferromagnéticos.

  • Excelente relación calidad/precio.

  • Es una versión mejorada de nuestro previo conjunto de bobinas BH600-3-A.

  • Hay disponibles versiones de uno y dos ejes, con similares características:

    • BH600-1A-B, en un eje, horizontal. Solo tiene el par X.

    • BH600-1B-B, en un eje, vertical. Solo tiene el par Z.

    • BH600-2A-B, en dos ejes, horizontal/horizontal. Tiene los pares X e Y.

    • BH600-2B-B, en dos ejes, horizontal/vertical. Tiene los pares X y Z.

    Hay disponible una página en formato "PDF" con imágenes de estas versiones: - Clic aquí para su descarga -



ESPECIFICACIONES DEL CONJUNTO BH600-3-B

Relación campo/corriente: 300 µT/A (3,00 Gauss/A). Para cada par, X, Y o Z. Error máximo: ±1%.
Campo máximo: 1,20 mT (12,0 Gauss) de manera permanente /  2,4 mT (24 Gauss) por 2 minutos. Para cada par.
Corriente máxima: 4,0 A de manera continua / 8 A durante 2 minutos (Temp. inicial/bobinas: 20 ºC). Para cada par.
Tensión de aislamiento: 250 V CC, mínimo, entre bobinados y sus formas y entre pares. Probado a 500 V CC.
Homogeneidad del campo magnético:

Diferencias menores a ±1 %, respecto al centro, en un volumen esférico de 150 mm de diámetro, centrado en la bobina. Diferencias menores a ±5 % en un volumen esférico de 220 mm de diámetro. Volúmenes al 1% y 5% mayores en algunas direcciones.

Error de ortogonalidad: < 0,2º entre cualquier par de ejes. Opcionalmente <0,1º.
Conexión: Bornera de tira con barreras, con tornillos de latón M4  (Ø 4 mm).
Capacidad del cableado: Una corriente máxima de 10 A para cualquier circuito.
Temp. máxima de trabajo: 80 ºC para el conjunto / 100 ºC para las bobinas, medido en la superficie de las bobinas.
Sección de las bobinas: Bobinado: 11 x 12 mm, máximo. Total (forma): 15 x 15 mm
Materiales:

Bobinado de hilo de cobre esmaltado, relleno de resina epoxi. Formas de las bobinas en aleación de aluminio, con recubrimiento interior aislante en epoxi, con placas de bornas en resina/fibra de vidrio (FR4) con tapas en PVC. Pilares y abrazaderas de soporte en Acetal ("Delrin"). Placa superior e inferior en PVC espumado. Tornillos de latón y de nailon.

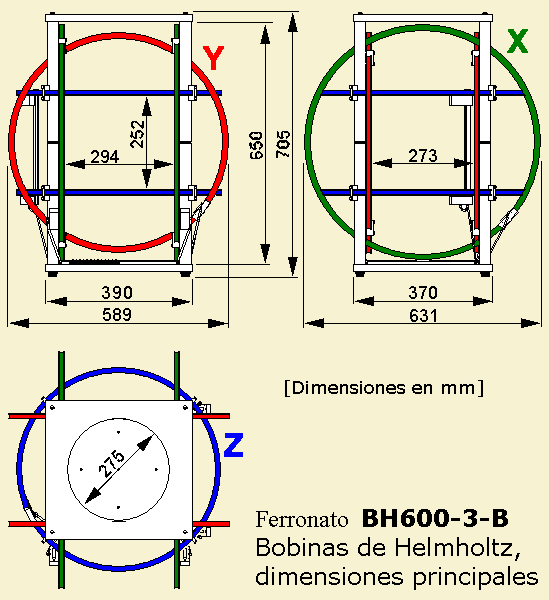

Dimensiones máximas: Alto 705 mm x  Ancho 589 mm x Fondo 631 mm.
Peso: 15,8 kg, para el conjunto BH600-3-B. Ver abajo tabla de pesos para todas las versiones.
Accesorios: Se entrega con Manual de Instrucciones en Español e Inglés.
Garantía: Dos años.

Especificaciones por par de bobinas

  Par X (mayor) Par Y (medio) Par Z (menor)
Diámetro efectivo: 617,4 ±1 mm 575,5 ±1 mm 533,5 ±1 mm
Número de vueltas: 103 96 89
Resistencia en CC, a 20 ºC:                                (1) 8,6 Ω  ±3% 7,5 Ω ±3% 6,4 Ω ±3%
Frecuencia de auto resonancia:                        (2) 8,7 kHz ±5% 9,1 kHz ±5% 11,2 kHz ±5%
Autoinductancia: 38 mH  ±5% 30 mH  ±5% 24 mH  ±5%

Campo generado por las formas de aluminio utilizadas como bobinas (Xs, Ys, Zs):                  (3) 2,91 µT/A  ±1% 3,12 µT/A  ±1% 3,37 µT/A  ±1%

(1) - Resistencias medidas en la bornera.

(2) - Auto resonancia medida con un extremo de las formas conectado a un extremo de sus correspondientes pares de bobinas (por ejemplo: -Xs a -X). Con las formas sin conectar (flotantes) la frecuencia es aproximadamente el doble.

(3) - Llamamos a esta idea constructiva "Formas de Bobinas en Circuito"  - Clic aquí para mas detalles -

PRINCIPALES DIFERENCIAS ENTRE VERSIONES

Versión: BH600-3-B BH600-2A-B BH600-2B-B BH600-1A-B BH600-1B-B
Pares/bobinas incluidos: X, Y, Z X, Y X, Z X Z
Peso, en kg: 15,8 13,4 13,0 10,3 9,5

- Estas especificaciones están sujetas a cambios sin aviso previo -



- Hay una página en formato PDF con vistas de las cinco versiones de los conjuntos BH600-x-B, en 1, 2 y 3 ejes:

- Clic aquí para descargarla -



- Esta página en formato PDF(para una mejor impresión y distribución):    - Clic aquí para descargarla -
